XL-21系列动力配电箱

一、概述

     XL-21系列动力配电箱主要用于电压380V，容量在0.52-75kW电机的电控装置及照明等，对于其他符合本动力箱负载性能的场合也允许适用。广泛应用于发电厂、变电站、石油、化工、冶金、机械等厂矿企业和高层建筑的低压配电系统，作为动力、配电、电动机、控制中心等电能转换、分配与控制。XL-21动力配电箱分为两种型式，箱体高度1700mm和1800mm的为普通型（P型），箱体独立安装，根据要求顶部可开进出线孔；箱体高度1900mm的为带顶母 线型（M型），箱顶装有可拆卸的盖板， 方便母线安装和拆卸。

二、型号说明

三、结构特征

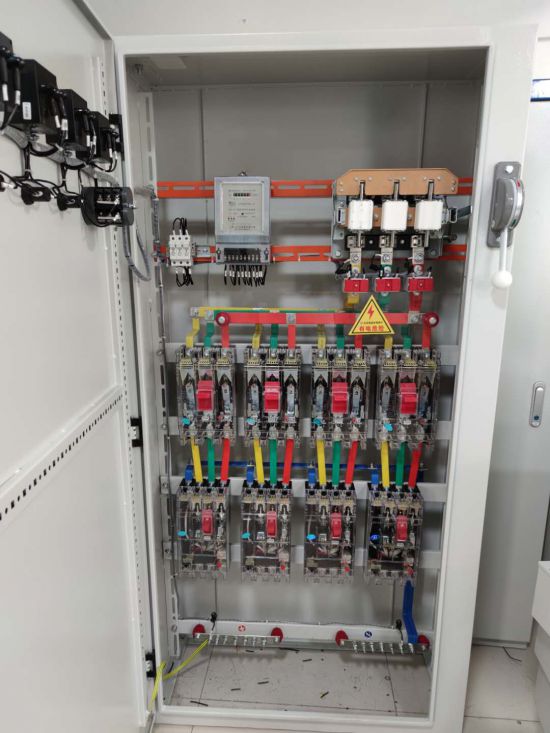

     XL-21型低压动力配电箱系封闭式，外壳用钢板弯制而成，刀开关操作手柄于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示汇流母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。

     本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

四、使用环境

     周围空气温度不高于+40 ，不低于-5 ，并且24h内其平均温度不高于+35 。
     周围空气相对湿度在最高温度为+40 时不超过50%，在较低温度时允许有较高的相对湿度，例如+20 时为90%。
     设备安装时与垂直面的倾斜度不超过5度，海拔高度不超过2000m。

五、技术参数

    ◆ 符合标准：IEC439、GB7251.1-1997、JB／T9661-1999
    ◆ 额定电压：AC400V
    ◆ 额定绝缘电压：660V
    ◆ 额定电流：630A
    ◆ 额定短时耐受电流：30kA
    ◆ 外壳防护等级：IP30

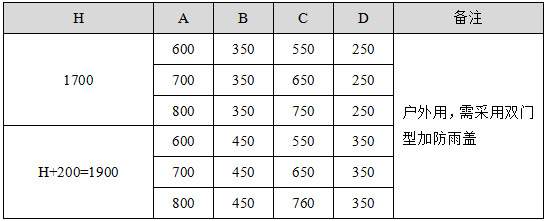

六、尺寸系列（mm）

七、安装及适用维修

    ◆ 动力配电箱检查合格后方可装箱运输。当产品抵目的地后，首先检查装箱是否完整。若动力配电箱不是立即安装使用者，应将产品存放在干燥清洁之处。

    ◆ 基础槽钢及螺钉由用户自备。

    ◆ 动力配电箱经安装或检修后，在投入运行前必须进行检查和试验。
